直径20cmのMDFに3mmの彫りで彫刻をしてみました。最初にボール6mm(30分)、次に3.175mmボール(1.2時間)、最後に25度 0.1mmで6時間掛かりました。画像はネットに落ちていた竜と鳳凰のDepth Mapのレリーフグレイ画像です。GコードにはDeskProtoビットマップ変換を使い,使用機種は40X60CNC USBタイプです。1.5kwスピンドルモーターのパワーは分速2000mmでも楽々と削っていきます。動画を下にアップしました。3.175mmボールで削った後を再度.1mm 25度3角刀で削っている動画です。動画撮影時は1500mm/分で作動中のものです。



↓CNCルータでヒノキに観音彫刻動画を下にアップしました。ヒノキの素材使用、
ラフ6mmコレット使用で15分/仕上げ3.175mmコレット使用で100分で完成しました

↓CNCルータでケヤキに馬の彫刻動画をアップしました。ケヤキの素材使用、
ラフ6mmコレット使用で15分/仕上げ3.175mmコレット使用で100分を完成しました.

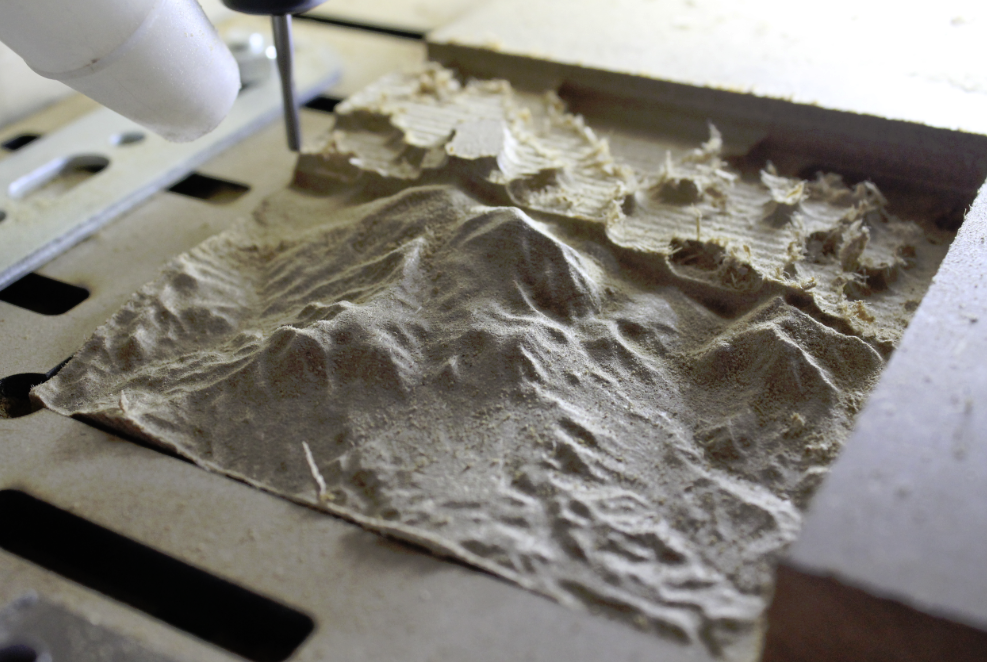

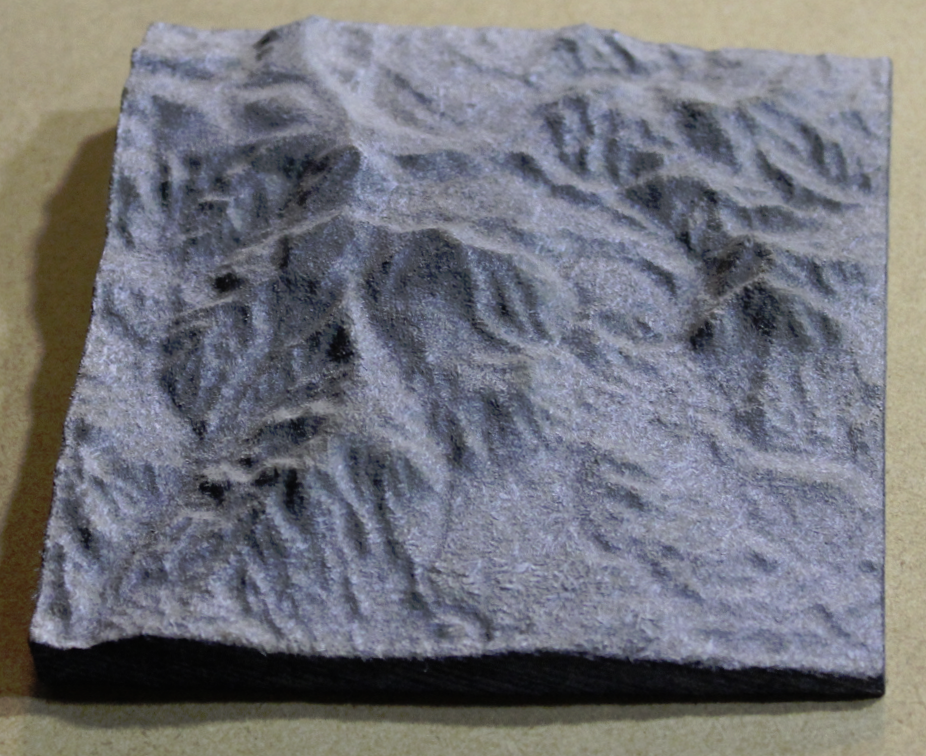

10cmX10cmのMDFに20mmの彫りで仙台で最も愛される山の一つである泉ケ岳周辺を彫刻をしてみました。高さ2.5倍調整。中央が泉ケ岳、後ろが北泉ケ岳で西に続く稜線が船形連峰へ至ります。登山口からだらだらと続く登山道ですが、中ごろから登りがきつくなる様子がわかります。最初にボール6mm(30分)、次に3.175mmボール(45分)合計1時間強の時間が掛かりました。STLは国土地理院の3Dソフトを使いました。HPの中ですべて3D処理、STLまで出力してくれます。世界初の試みではないでしょうか。このプロジェクトを可能にしてくれた国土地理院の職員の皆様に感謝です。最大の特徴は、誰でもすぐに3Dの視覚化とSTLまで出力でき、3Dプリンター、CNCですぐに加工が可能なことです。GコードにはDeskProto STL彫刻機能を使い,CNC USB 1.5kw。
関連:

・動画を下にアップしました。
MDFのCNC彫刻 MDFのCNC彫刻
MDFのCNC彫刻 MDFのCNC彫刻
MDFのCNC彫刻

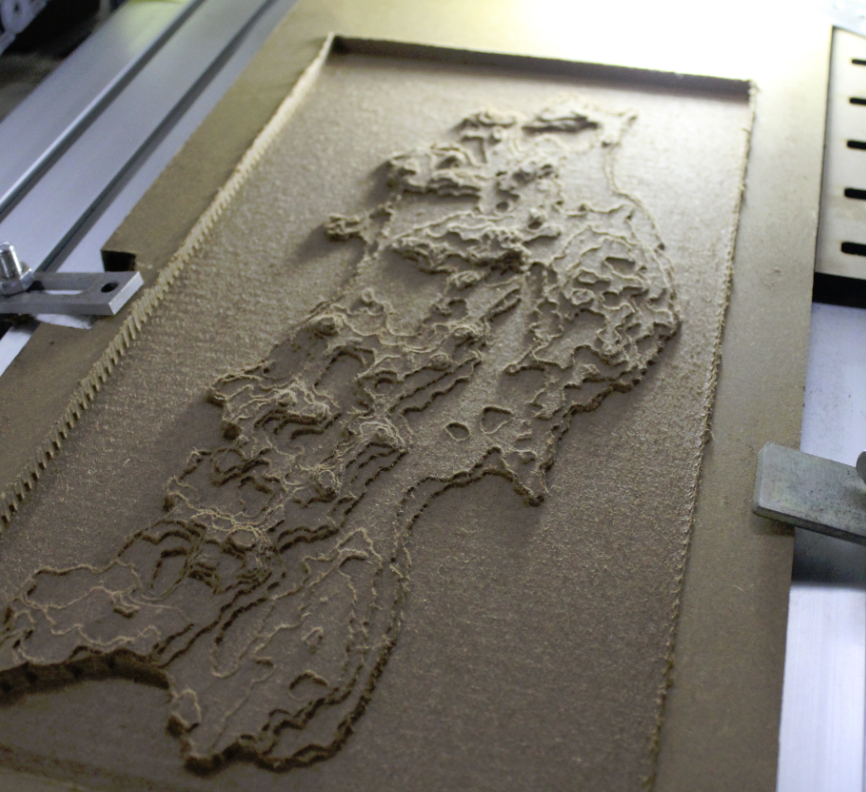

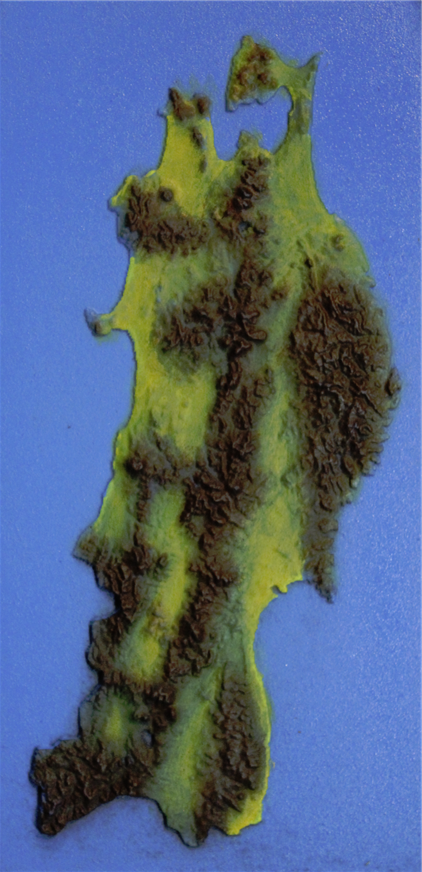

続いて国土地理院の3Dソフトを利用して東北地方の地図の彫刻をしました。6mmストレートビットで荒削り。20cmX40cm.宮城県の地形図です。左が蔵王と山形平野、左上が泉ケ岳 中央部が仙台平野で右上が雄鹿半島です。防災マップなどに使えそうですね。平面図、あるいは3Dイメージではつかめない情報がたくさん入っているのが実際の地形図彫刻ですね。20X20cm。

MDFのCNC彫刻

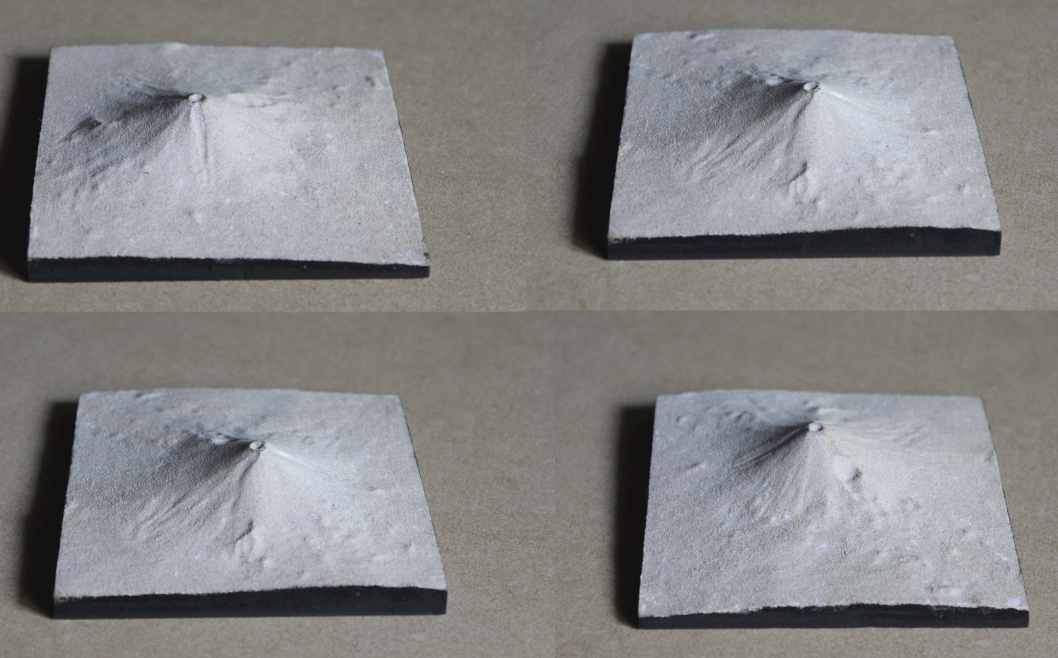

CNCルータの彫刻 富士山の模型です。10cmX10cm。高さ1倍彫刻。

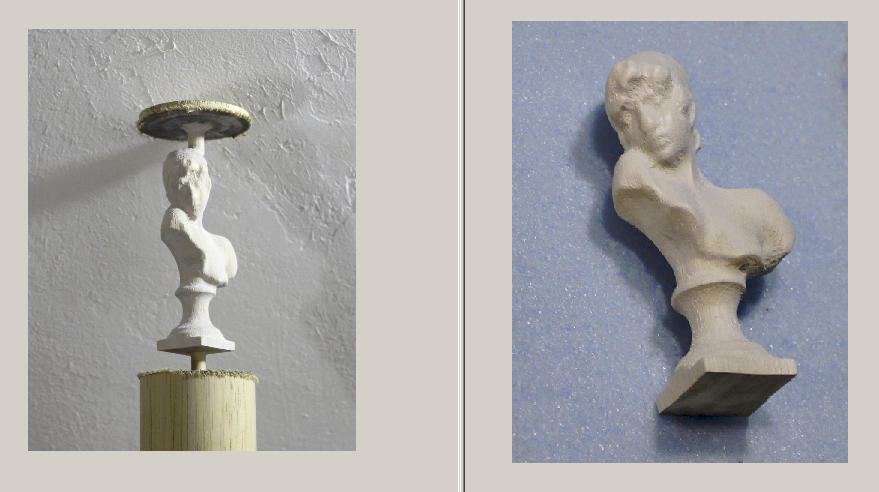

直径4cmの丸棒に女性胸像の彫刻をしてみました。最初にボール6mm、次に3.175mmボール。かなり小さい彫刻のために、1mmあるいは2mmボールであれば、もっとよく表現できたと思います。STLはThingiversにて探しました。ソフトはDeskProtoのマルチアックスバージョンです。CNCは4軸オプションつきの1500Wです。動画撮影をごらんください。
doll 005

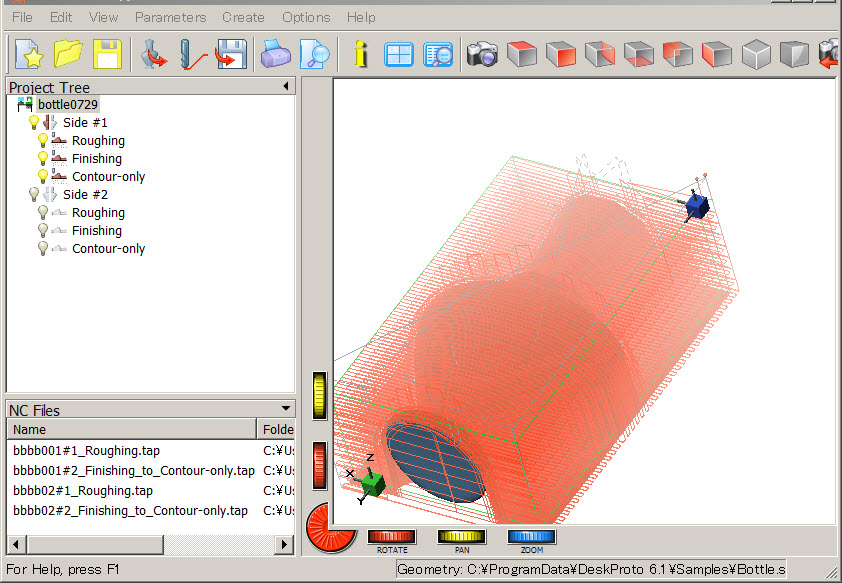

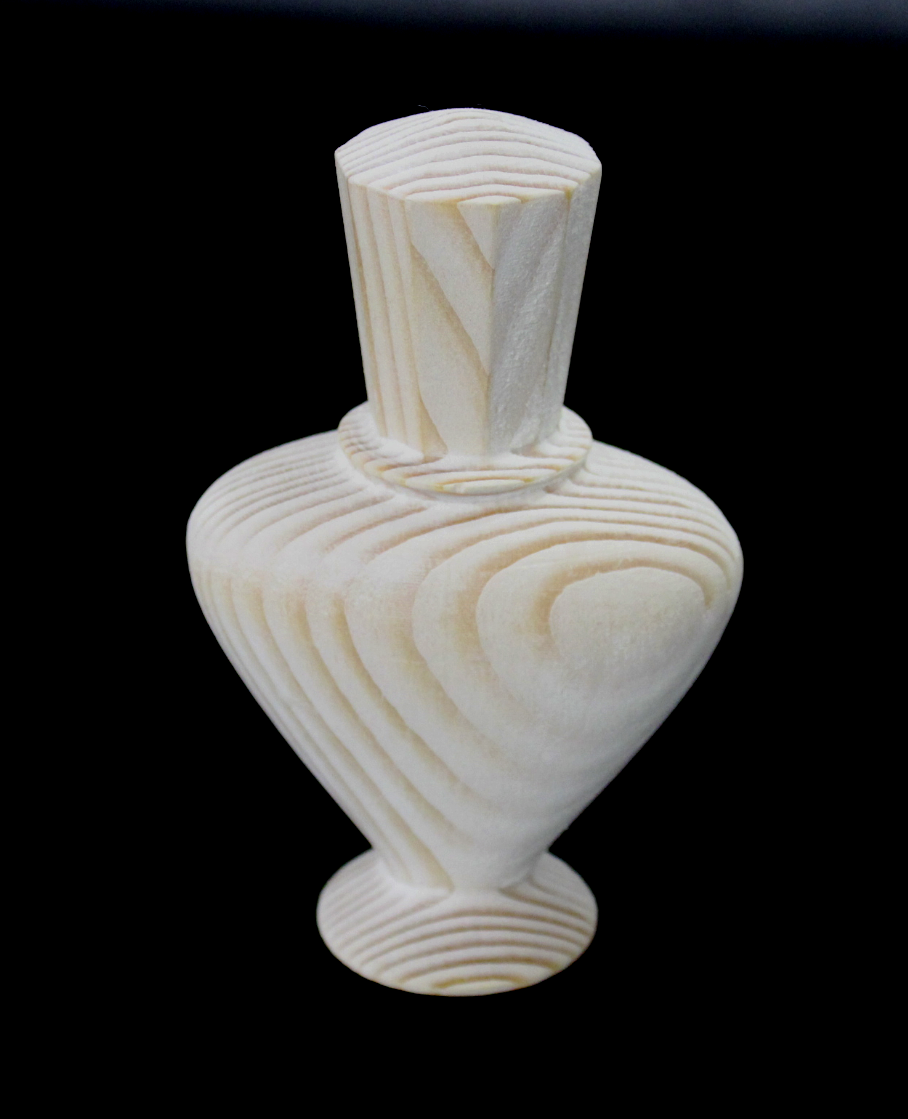

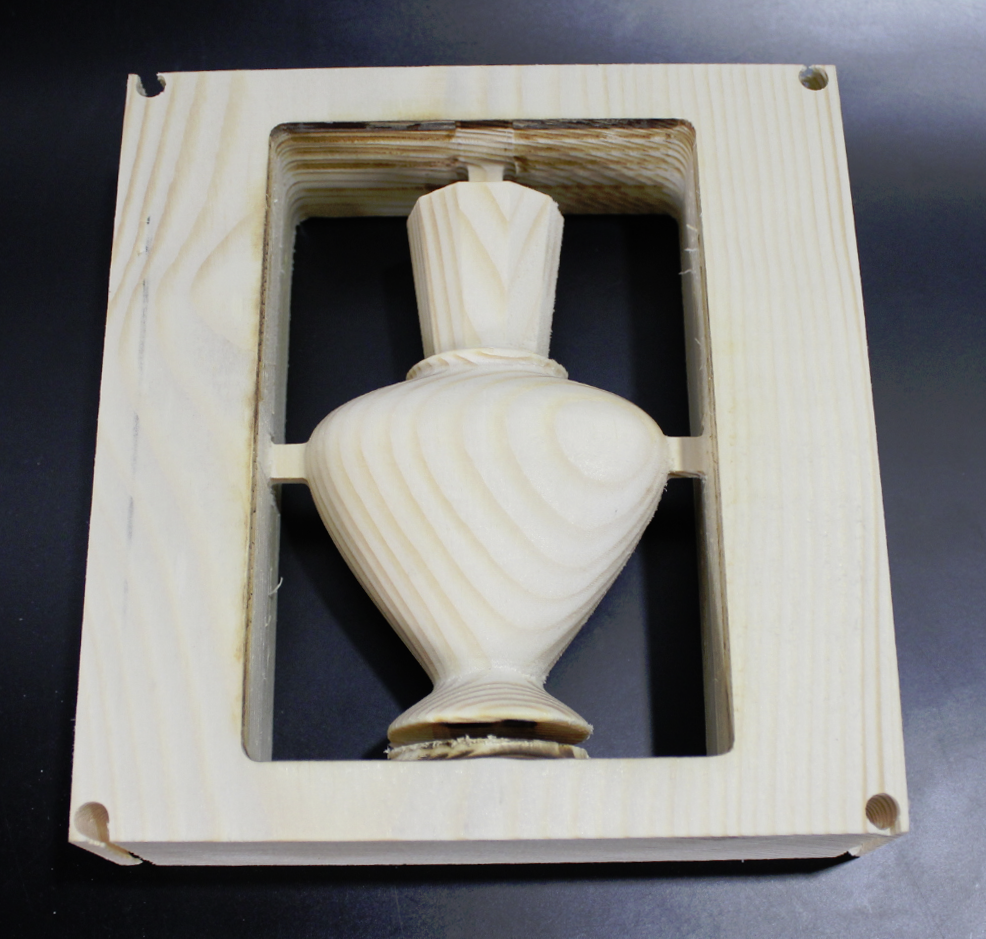

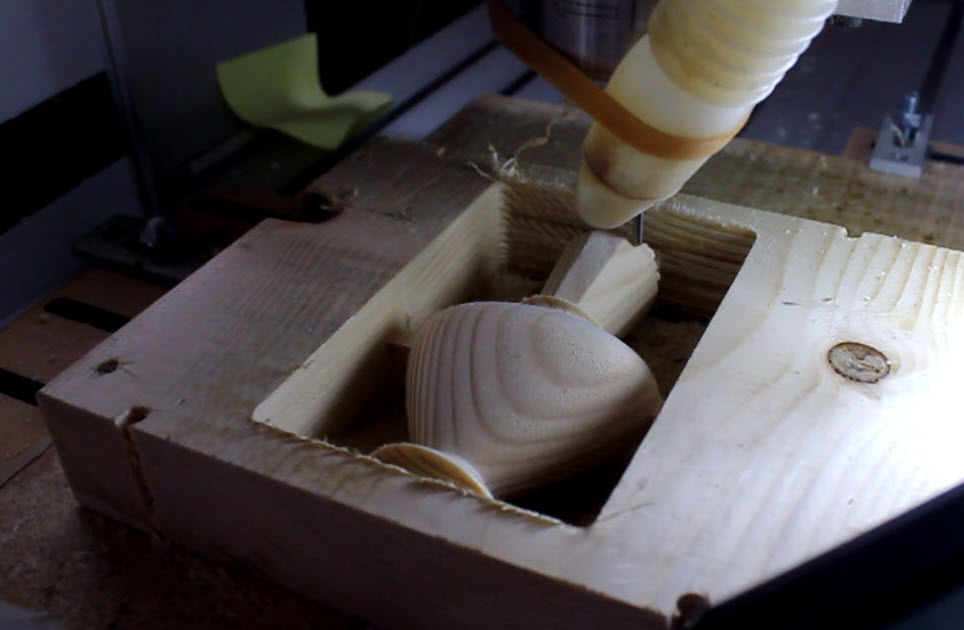

厚み38mmのホワイトウッドに香水瓶の試作をしました。最初に表にボール6mm、次に3.175mmボール。裏返して同様の作業です。木目がきれいです。サンダーも必要ないほどに完成しました。STLはDeskProtoのサンプルから、ソフトはDeskProtoのエクスパートバージョンです。CNCは1500Wです。 ホームセンターなどで売っているホワイトウッドをプロトタイプの製作に使えると、プラスティックウッドなど10倍以上もする高価な材料を使う前段階の試作として使えます。1500wのパワーがあれば、アルミなど金属なども利用可能です。動画をごらんください。
CNCルータの彫刻 CNCルータの彫刻


CNCrouter

商品のラインナップ

デスクトップ CNCルーター300W
(究極のDIYがあなたの部屋に!)

詳細はこちらのぺージーで・・・

CNC300w

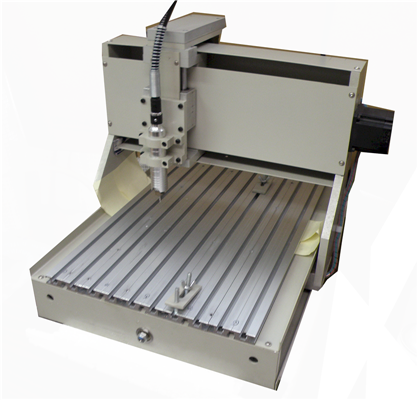

プロフェッショナル向けCNCルーター300w(3軸;XYZ軸)です。

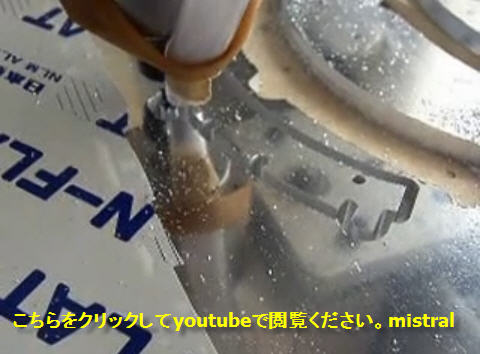

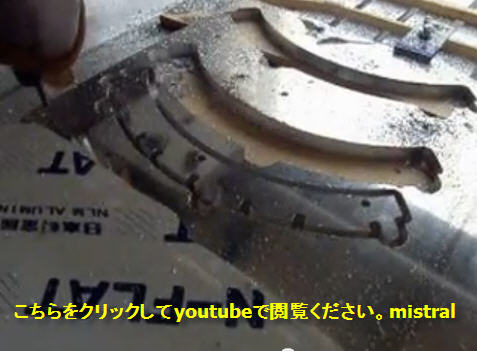

CNC、3DCAD、CAMなどの技術情報を熟知されているプロフェッショナルの方を対象に販売いたします。なお、弊社においても同型機を社内試験用で使用しており、MDF材、アルミ板、PCB,アクリル板の切削ができること確認しております。(動作確認写真・動画をご覧ください)。保証は機械の操作方法などで破損されることがあり、初期のみの保証となります。問題が起これば修理部品対応させていただきます。出荷時はならし運転と検品して出荷します。購入者様には、本体の初期組立ての仕方、および各ソフトの使用方法のマニュアルを配布しております。また実際に購入の際にお越しいただければ、半日ほどかけて説明および、実際の操作を教習いたします。

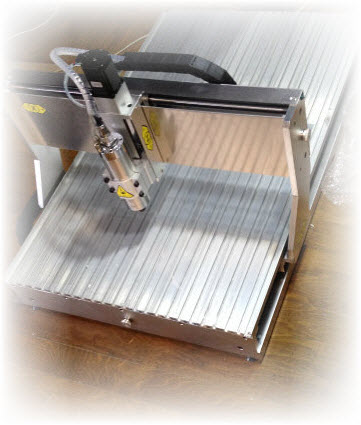

 ★★★デスクトップ CNCルーター1500W
3軸または4軸
USBケーブル接続用

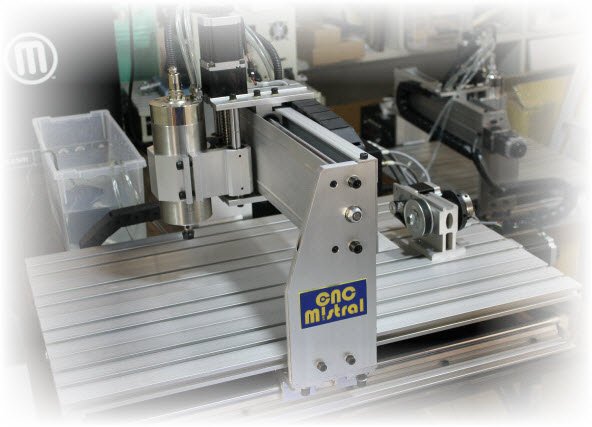

CNCルーター1500wusbCNCルーター1500Wは、USBケーブルで接続し、ソフトウエアでの彫刻加工を操作可能です。3軸または4軸のどちらかをお選びください。CNC、3DCAD、CAMなどの技術情報を熟知されているプロフェッショナルの方向けに販売いたします。詳細はこちら

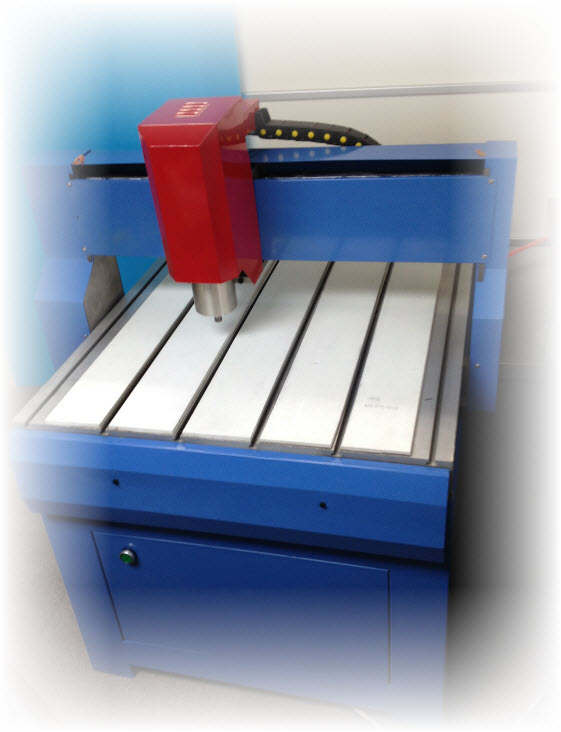

CNCルーター600X900mm 1500W
パラレル接続
より大きな作業スペースでのCNC彫刻に
3軸 と4軸 の2種類があります。

CNC6090wご購入者様用初期設定日本語マニュアルあり:



CNC600X900mm 3軸1500W パラレルポート接続 デモ動画:

CNC6090Wの本製品には、お見積り時より、あらかじめ、Mach3をバンドルしておりますので、Gコードまで作成可能であれば、本マニュアルをお読みになり、基本的なご利用は可能になります。本体以外での任意のオプション購入品として、CAMソフトウエア”DeskProto“(オプション:Gコード変換ソフト)、ならびに、Mach3を離れた位置から操作できるリモコン操作用コントローラがあります。詳細はこちら

CNCルーター2400W
詳細はこちら


保証は機械の操作方法などで破損されることがあり、初期のみの保証となります。
問題が起これば修理部品対応させていただきます。
出荷時はならし運転と検品、動作確認をしましたから出荷いたします。

CNCルーター2400w

CNCルーター2400w

パソコンを使い、CNCを動かすCNCソフト:
Mach3(マッハ3)
Mach3

CNCソフト MACH3ライセンス

CNCソフト LazyCam Pro ライセンス
CNCソフト Addonsライセンス

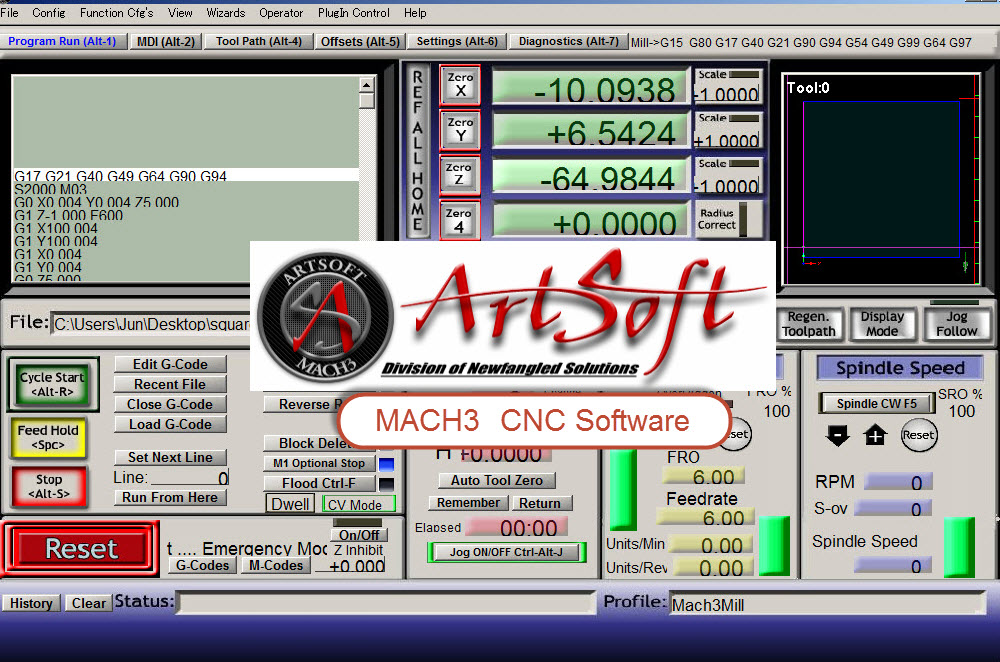

Machは6軸制御まで可能な低価格なCNCの制御ソフトで、パソコンを使いCNCを動かします。

ソフト使用の図解マニュアル
CNCルーター1500wusb



使用する際のマニュアルがあります。
プラグインがあり、機能を追加できます。

Mach3

機械やCNCドライブ基板を複数お持ちの場合、機械にあった設定ファイルを読み込むだけで設定を切り替えられ、大変便利です。

専用ソフトウェア(Screen4)を使ってオリジナルのユーザインタフェースを作成できます。
Screen4はArtSoft社よりダウンロードできます。
プラグインが用意されており、後から機能を追加することができます。
プラグインはArtSoft社よりダウンロードできます。



Mach3(マッハ3)用
ワイヤレス リモートコントローラー

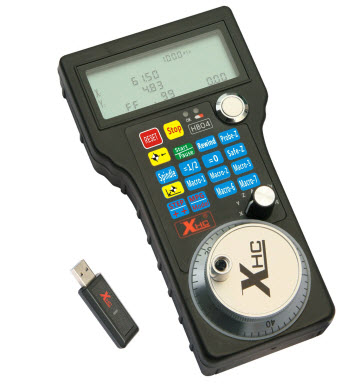

Mach3ワイヤレスリモートコントローラー

Mach3(マッハ3)用ワイヤレス リモートコントローラー

付属のUSBアダプターをパソコンにつなぎ、このリモコン本体をパソコン(付属USBアダプター)から離して、
パソコンのソフトウエアをリモコン操作できます。
パソコンのキーボードから離れて操作することで、本体と素材の調整が便利になります。
Mach3へ追加インストール用の説明書があります。

パソコンから最大約40M離れてCNCを操作できます。

Mach3ワイヤレスリモートコントローラー

ワイヤレス2.4G規格。

最大約40Mメートル無線伝送距離、データ伝送。

パソコンのキーボートで操作せずに、このコントローラで本体を
リモコン操作できます。

4軸まで対応可能です。

大画面LCDの豊富なリアルタイム表示:

表示マシンの状態、実行、一時停止、休止、ステップ値

ディスプレイX yとのZ軸座標及び職場のxyz軸機械座標
送り速度スピンドル速度を表示

リモコン操作でのバンドスイッチ:
X軸が安定化座標の切り替え
y軸はレギュレーション座標の切り替え

z軸が安定化座標の切り替え
ハンドホイールガイドを切り替える
フィード調整スイッチ
速度制御スイッチ

Mach3へ追加インストール用の説明書があります。
単三電池でのご利用になります。

NCStudio専用 ワイヤレス リモートコントローラー
150%,CNCルーターソフト NCStudio

NCStudio用ワイヤレス リモートコントローラー

  • パソコンに付属USBアダプターをつなぎ、この本体をパソコン(付属USBアダプター)から離して、パソコンのソフトウエアをリモコン操作できます。
  • パソコンから15M離れてCNCを操作できる必需品です
  • ワイヤレス2.4G規格。
  • 15メートル無線伝送距離、データ伝送。
  • パソコンのキーボートで操作せずに、このコントローラで本体を
    リモコン操作できます。
  • 4軸まで対応可能です。
  • 大画面LCDの豊富なリアルタイム表示:
    表示マシンの状態、実行、一時停止、休止、ステップ値
    ディスプレイX yとのZ軸座標及び職場のxyz軸機械座標
    送り速度スピンドル速度を表示
  • リモコン操作でのバンドスイッチ:
    X軸が安定化座標の切り替え
    y軸はレギュレーション座標の切り替え
    z軸が安定化座標の切り替え
    ハンドホイールガイドを切り替える
    フィード調整スイッチ
    速度制御スイッチ

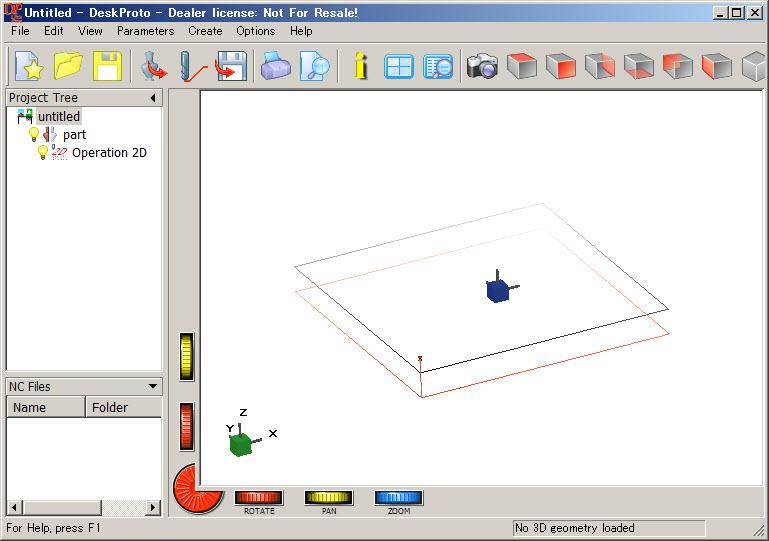

3D CAMソフト DeskProto
英語/日本語版対応 3D CAMソフト:
DeskProto



英語/日本語版対応のCAMソフトウェアです。
ソフトウエアのダウンロードでのご利用後、別途、ライセンスを弊社でご購入が必要となります。
ライセンス購入後、正式にご利用可能です。
DeskProtoの日本語版もございますが、弊社の操作マニュアルは、
英語版のソフトウエアによる、日本語操作の解説マニュアルとなります。

【お知らせ】DeskProto6.1 日本語版試用ダウンロードご案内。詳細は以下をクリック

deskproto日本語版



  • CAMソフト DeskProto エントリーエディション
  • CAMソフト DeskProto アカデミー&ホビーエディション (2016.1新登場)
  • CAMソフト DeskProto エキスパートエディション
  • CAMソフト DeskProto 多軸(MultiAxis)エディション

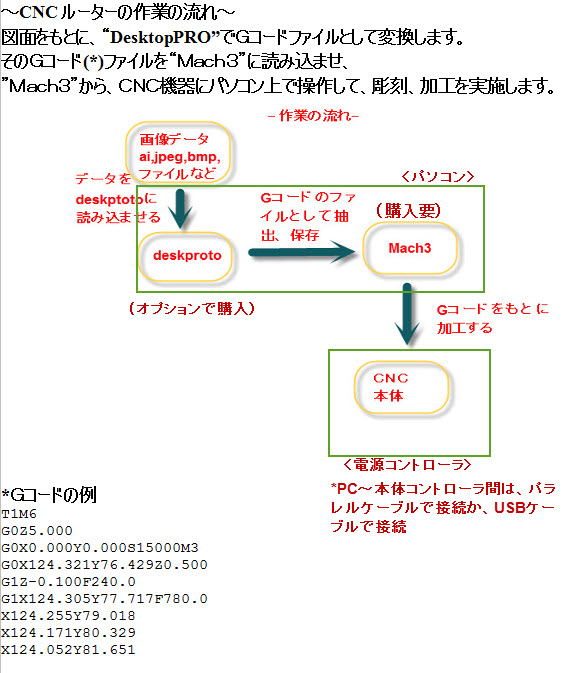

Gコードへの変換のための作業の流れで必要になります。DeskProtoは、元となる図面をPhotoshop/Illustator/CorelDraw等のソフトで作り、それを、Gコードへ変換します。
3D CAMソフト DeskProto

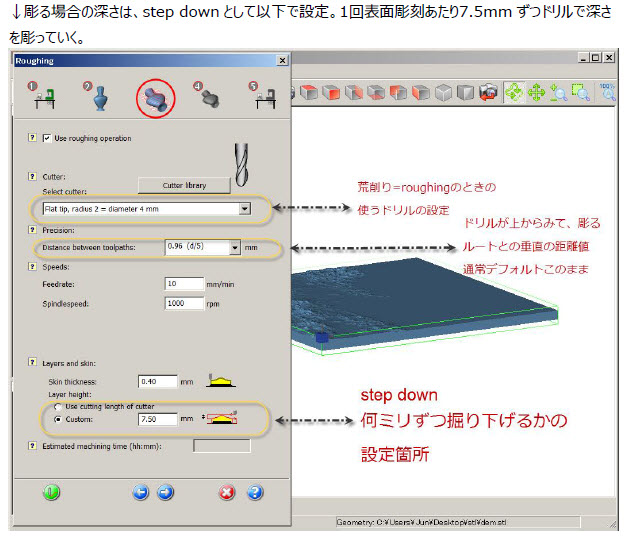

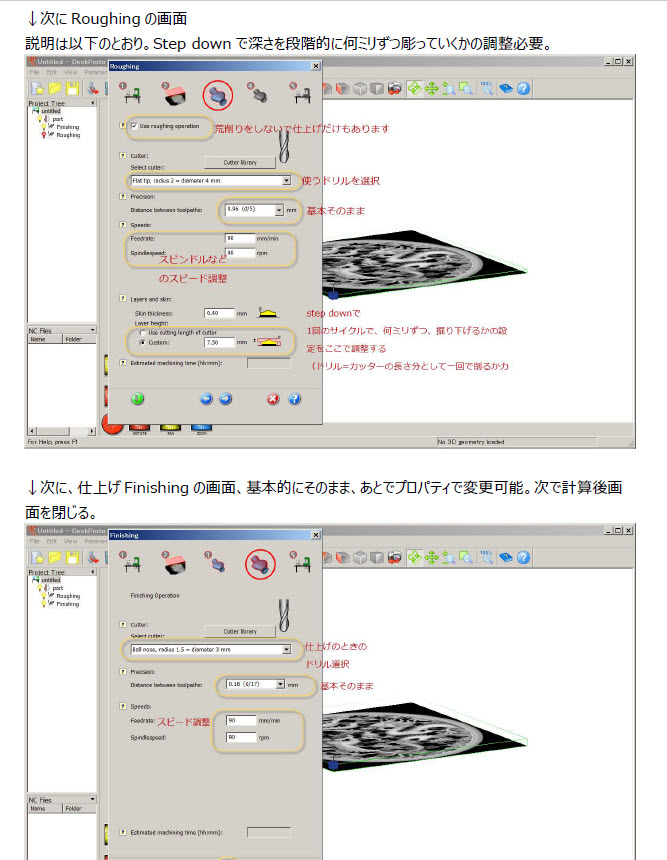

ソフト使用の図解マニュアル
deskproto



元の図面を読み出し、縦横の幅、彫刻するドリルの深さを設定し、3D形状のデータ化して、
それをGコードとしてファイル出力するソフトウエアです。
cncrouter



  • インポート可能ファイル : 3Dファイル (stl, dxf, vml)、2Dファイル (dxf, eps, ai)、画像ファイル (jpg, gif, bmp)

2つ以上の図面の彫刻には、外周からか、内側からかで、彫るか(x,y軸)。
また、彫ったものが最終的に切り抜いたときを考慮が必要です。また、使うドリルの性能に応じて、
段階的に何ミリずつ彫るか(z軸)を設定していく手動作業が必要になるソフトウエアです。
自動ではなく、手動で、設定作業が必要です。

一般に、2次元作図:CorelDrawやAdobeIllustatorなどのベクター系ソフトで作図。
(AdobePhotoshopからベクター系のトレース作業が必要となります。)
3次元作図:ベクター系ソフトでBMPファイルか、または、3D作成ソフトもあり、その拡張子STLファイルを使用。
なお、DeskProtoでは、ベクター系ソフトでBMPファイルとして保存し、白と黒のコントラストで、黒色を彫刻対象とします。
また、3D作成ソフトもあり、その拡張子STLとなります。GeometryとしてDeskprotoでも読み込みできます。

充実した日本語マニュアルで最初の動作確認をしながら使い慣れていけます

3D CAMソフト DeskProto
Deskprotoの日本語マニュアルの図解を参照しながら、初心者でも、最初の動作確認をしながら、CNCルータを使って彫刻作業に慣れていただくことが可能です。

3D CAMソフト DeskProto





3D CAMソフト DeskProto

3D CAMソフト DeskProto

3D CAMソフト DeskProto

3D CAMソフト DeskProto



詳細仕様用途については、一度、お問い合わせください。以下をクリックすると、DeskProto日本語対応の体験版のページへ移ります。
